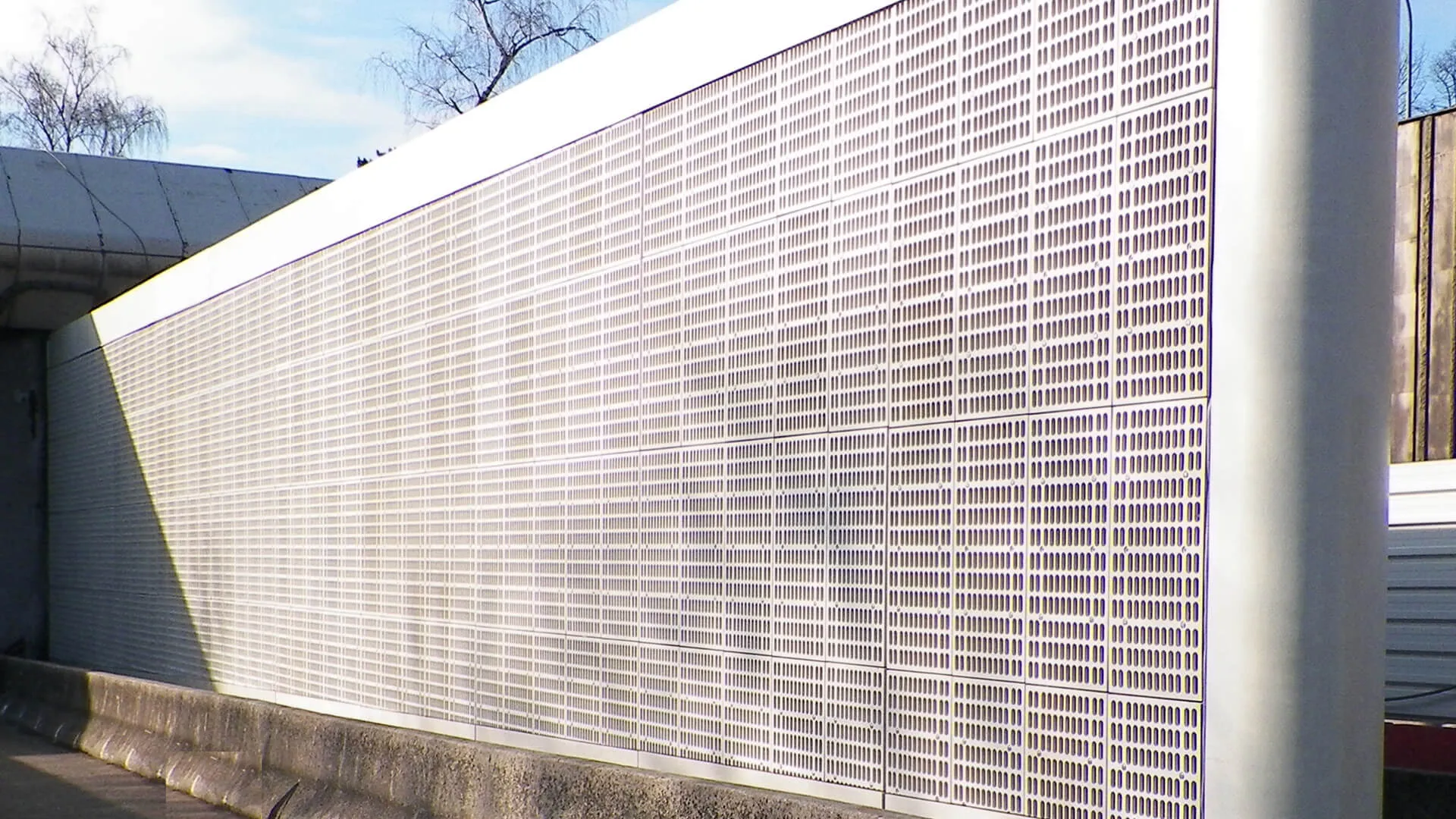

FAcoustic® PANNEAU ACOUSTIQUE

Solution absorbant phonique combinant les avantages du BFUHP et de la laine de roche

Solution absorbant phonique combinant les avantages du BFUHP…

  • résistance à la compression 6 à 8 fois supérieure et résistance à la flexion 10 fois supérieure à celle d’un béton traditionnel
  • résistance et ductibilité exceptionnelles
  • supprime les besoins en armatures
  • offre une liberté de forme, de couleur et de texture pour les éléments de structure comme pour les créations architectoniques et de design
  • durabilité face aux agressions extérieures : abrasion, pollution, feu, imperméabilité, résistant aux intempéries (gel, dégel)

…avec ceux
de la laine de roche

  • absorption acoustique : la structure ouverte et enchevêtrée de la laine de roche dissipe naturellement l’énergie sonore : elle est aussi performante pour lutter contre les bruits aériens, les bruits d’impact ou les bruits d’équipements
  • isolation thermique performante
  • protection incendie
  • résistance à l’eau
  • propriétés mécaniques

Le bruit : une réalité quotidienne omniprésente

Afin de répondre aux besoins des prescripteurs en matière de lutte contre le bruit et apporter une solution pérenne de tenue de l’ouvrage dans le temps, nous avons développé un panneau acoustique en Béton Fibré Ultra Hautes Performances (BFUHP) associé à de la laine de roche.

Le panneau béton, présentant de nombreux avantages, permet notamment de résister aux graffitis et au vandalisme. La laine de roche, qui permet d’obtenir l’effet absorbant acoustique recherché, est sous-jacente au parement béton.

Données techniques

Composition une plaque en béton BFUHP adossée à un panneau en laine de roche
Epaisseur de l’isolant variable en fonction des demandes
Dim. des panneaux 2 dimensions possibles : 0,60m x 0,60m et 1,20m x 0,60mv
Particularités Coupe Feu 1H (essais en cours)

Domaines d’utilisation

Cette solution, applicable aussi bien en intérieur qu’en extérieur, convient parfaitement à une utilisation en usine, tunnel, parking, bâtiment sportif et bâtiment public.

Passerelle

Zoo de Mulhouse: le concept

La ville de Mulhouse a conduit l’opération «réaménagement de l’accès au Zoo de Mulhouse» implanté à fleur de colline, ce qui a nécessité la confection d’une passerelle autorisant l’accès aux personnes à mobilité réduite en respectant les dévers réglementaires.

Les études de structure aboutissant au dimensionnement des plaques en BFUHP ont été conduites par notre bureau d’études interne.

Ce projet aura nécessité la fabrication de 34 plaques et 5 tonnes de matériau BFUHP pour réaliser cet ouvrage.

Poteau

L’Aqualagon est formé d’un vaste Lagon à ciel ouvert de 2500 m² pour se baigner toute l’année à plus de 30°C, attenant à l’un des plus grands parcs aquatiques couverts d’Europe (9000 m²) à l’’architecture pyramidale emblématique, œuvre de Jacques Ferrier.

Le Lagon géothermique, exposé au sud-ouest, est émaillé de multiples cascades et de remous qui constitueront autant d’occasions, pour les petits comme les grands, de se divertir et d’éprouver des sensations inédites en toutes saisons.

Une « rivière active », qui prend sa source au cœur du Parc aquatique et débouche dans le Lagon, offre quant à elle aux baigneurs un concentré de surprises et d’émotions naturelles.

Fehr a fourni 48 poteaux en Béton Fibré Ultra Hautes Performances de 2m à 19m de long.

Bien que séparé du lac, son espace de baignade semble s’y prolonger et s’y jeter.

Escalier

Vendôme Saint-Honoré a été imaginé par le cabinet d’architectes BDVA qui, en 2006, a totalement réhabilité les quatre hôtels particuliers des 368, 370, 372 et 374 rue Saint-Honoré ainsi que l’hôtel de Villemaré du 9 place Vendôme en créant, au cœur de l’îlot formé par ces bâtiments historiques, un immeuble de bureaux contemporain entouré de cours intérieures et de jardins.

Le grand escalier en béton fibré ultra hautes performances, point de rencontre au coeur du système, est l’élément fort reliant les différents services communs.

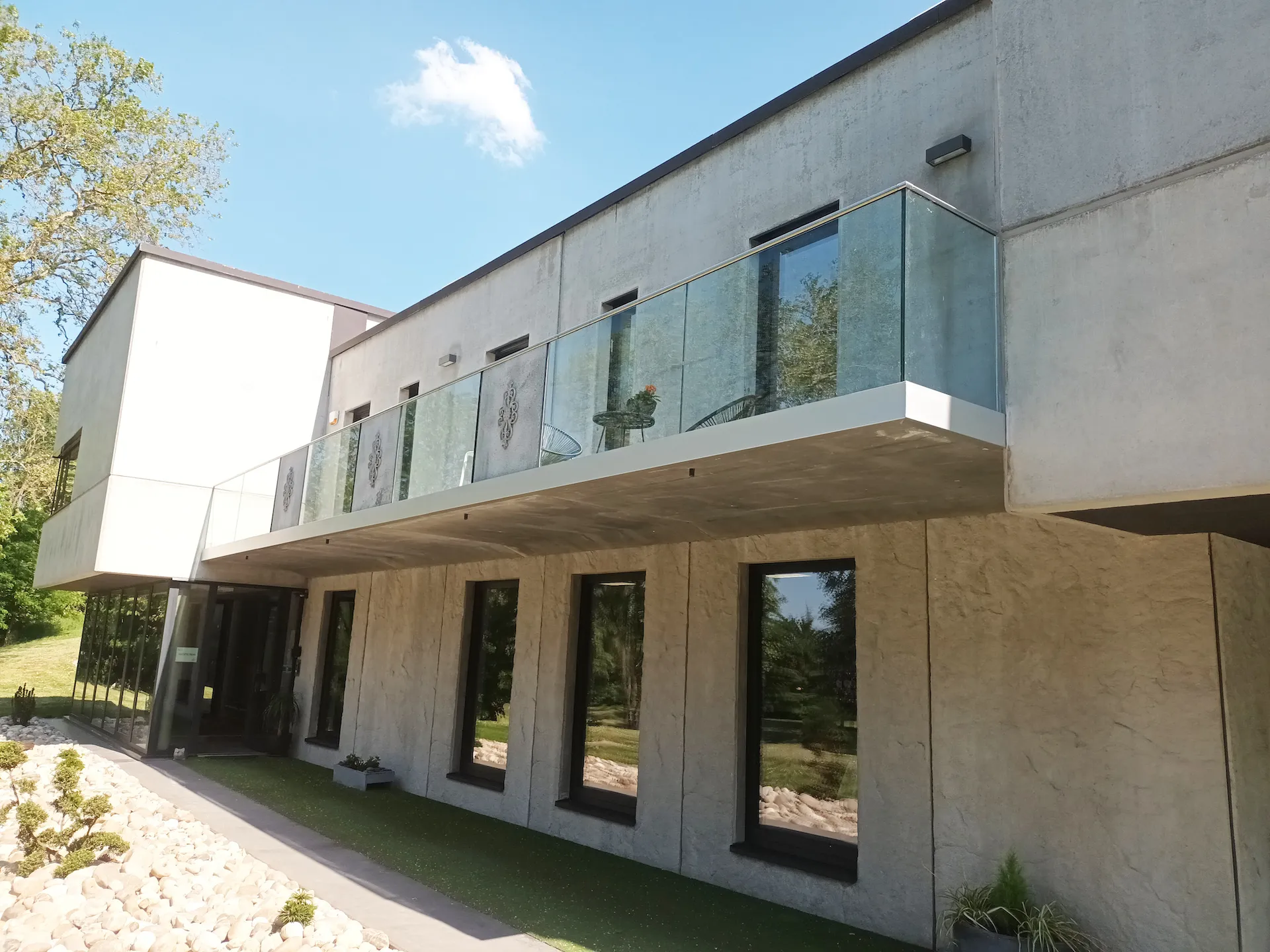

FBlade® – BALCON

Pour rester en harmonie avec la structure, une gamme de garde-corps en BFUHP Ductal® peut être proposée, tout en soignant les détails de fixation. Nous pouvons répondre à la demande des architectes pour la création d’éléments sur-mesure, résilles notamment.

Ne nécessitant aucune finition complémentaire ni entretien particulier, le garde-corps et le mobilier BFUHP Ductal® sont une solution pérenne pour le maître d’ouvrage.

La structure du balcon est optimisée pour aboutir à une solution intégrant une rupture de ponts thermiques à la jonction avec la dalle. Des nervures en BFUHP Ductal® forment la structure de base du balcon.

La solution se présente sous forme de dallettes personnalisables, et permet la résolution de la double problématique de l’évacuation des eaux pluviales et de l’accessibilité des personnes handicapées.

Le balcon BFUHP Ductal® FEHR peut être équipé de tout type de garde-corps classique.

Nous pouvons répondre à la demande des architectes pour la création d’éléments sur-mesure, résilles notament.

Ne nécessitant aucune finition complémentaire ni entretien particulier, le garde-corps et le mobilier BFUHP Ductal® sont une solution pérenne pour le maître d’ouvrage.

La solution Balcon FBlade® FEHR
combine en neuf ou en rénovation:

  • esthétisme
  • confort thermique
  • pérenité : durabilité exceptionnelle
  • conformité à la règlementation des personnes handicapées
  • augmentation des portées
  • suppression de structures de reprise
  • intégration de l’évacuation d’eau
  • possibilité d’aménagement

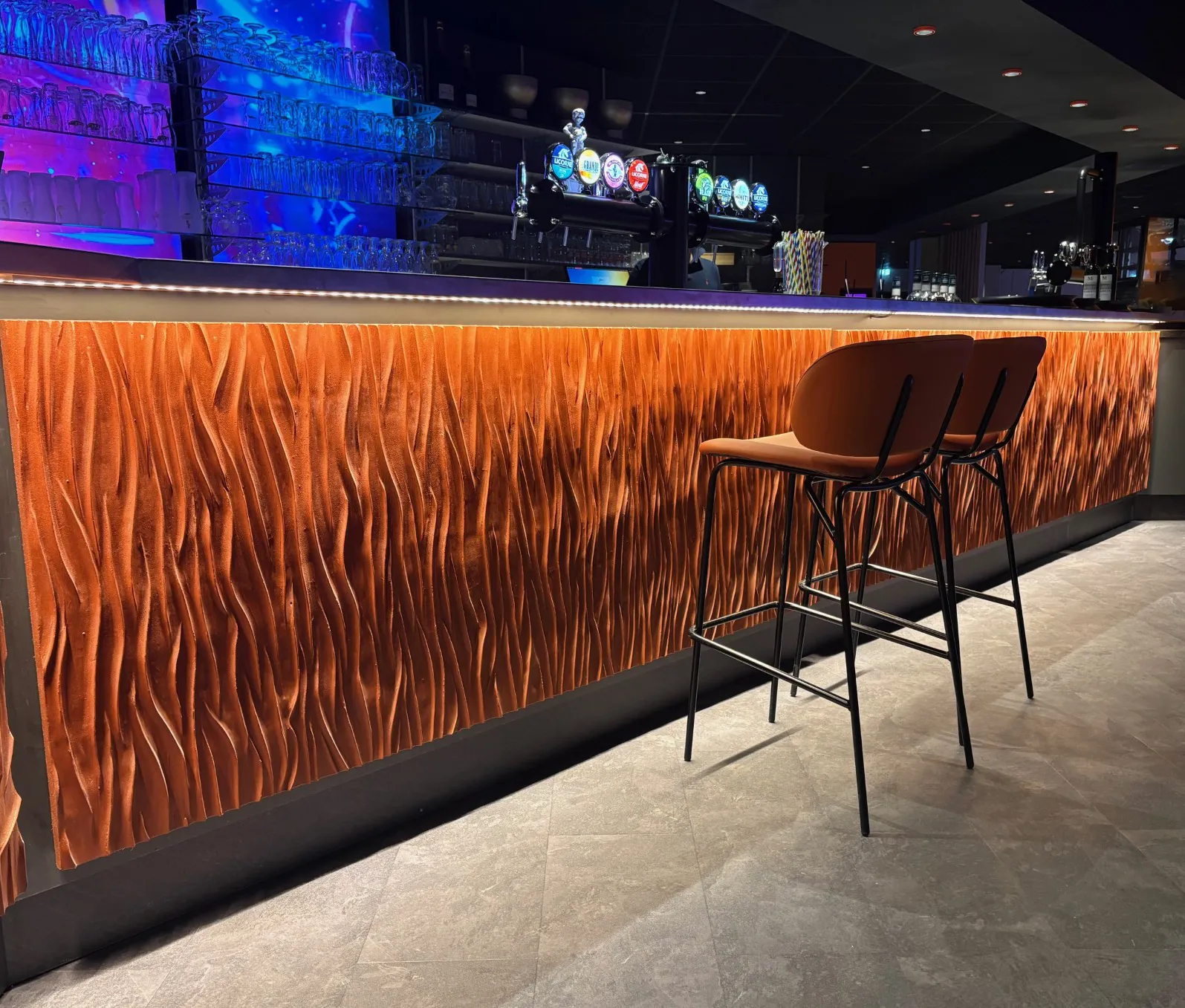

Mobilier et décoration

F(Cap)® – Couvertines

Durabilité et résistance

La Couvertine F(Cap)® est plus résistante, plus étanche, moins salissante et plus légère qu’une couvertine classique :

Les couvertines F(Cap)® existent en quatre références standards:

  • couvertine – L. 1,20 m x l. 23,50 cm
  • couvertine – L. 1,20 m x l. 33,50 cm
  • couvertine – L. 1,20 m x l. 44,50 cm
  • couvertine – L. 1,20 m x l. 49,50 cm
  • Une résistance au feu, aux chocs, aux intempéries (gel/dégel) et à l’abrasion.
  • Matériau très fin
  • Grande souplesse
  • Grande durabilité
  • Couvertine pour murs de clôture ou acrotères pour un béton apparent, sans finition supplémentaire.
  • Epouse parfaitement le mur.
  • Facile à poser et sans entretien.

Jardinière F(Garden)

anti-usure

Avantages

  • Très forte résistance à l’abrasion
  • Insensible : à la corrosion, aux milieux agressifs, au gel et dégel, aux UV
  • Etanche, sans entretien
  • Pose simple et rapide

Caractéristiques Techniques

  • Jardinière demi-lune L.1,20m x l.0,35m x H.0,33m blanc, bois, gris anthracite, gris naturel
  • Jardinière rectangulaire L.1,47m x l.1,22m x H.0,75m empilable blanc, gris naturel
